KTR4 PV-Heizstabregelung Komplettset 5280 W Peak, 12×440W Solarmodule, 4 kW Nano-Heizstab, 2"

https://img.youtube.com/vi/tSFj49qdd4M/default.jpg

KTR4 PV-Heizstabregelung Komplettset 5280 W Peak, 12×440W Solarmodule, 4 kW Nano-Heizstab, 2"

Artikelnummer: KTR4P-5
GTIN: 4251830956371
HAN: KTR4P-5
Kategorie: PV Heizen & Warmwasser
Hersteller:

Komplettpaket für solare Warmwasserbereitung: 12x 440 Wp PV-Module, KTR4-Regelung und 4  kW Heizstab – ideal für größere Haushalte und Speicher.

Heizleistung

€ 1.650,00

inkl. 0% USt. , zzgl.

Bestellware

KTR4 Heizstabregelung Paket 5280 Watt Peak – Photovoltaik Komplettset für Warmwasser

Dieses leistungsstarke Photovoltaik-Komplettset mit 5.280 Watt Peak ist für Haushalte mit hohem Warmwasserbedarf und größere Warmwasserspeicher ausgelegt. Zwölf Double Glass Bifacial Photovoltaikmodule mit jeweils 440 Wp versorgen die abgestimmte KTR4 Heizstabregelung, die einen 4 kW Nano-Heizstab mit 2 Zoll Standardanschluss steuert.

Die Anlage ist vorkonfiguriert und montagefreundlich aufgebaut. Die Verbindung der Module erfolgt in zwei Strings mit jeweils 6 Modulen (6 × 6), die auf den KTR4 geführt werden. Zwei 30 Meter lange PV-Kabel (6 mm², rot/schwarz) mit MC4-Steckern sorgen für eine sichere und verlustarme Verbindung.

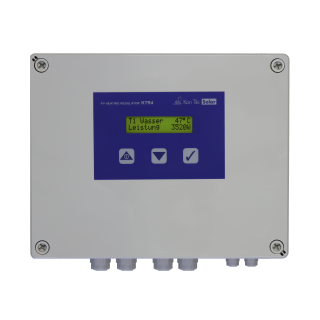

Der KTR4 Regler versorgt Widerstandsheizgeräte mit einer Leistung von 1 bis 5 kW aus Photovoltaikgeneratoren bis zu 7 kWp. Er wandelt die von den PV-Modulen erzeugte Gleichspannung (DC = Gleichstrom) in Wechselspannung für den Heizstab um. Ein integrierter Mikroprozessor steuert den internen Wechselrichter so, dass stets die aktuell verfügbare maximale Leistung des Solargenerators genutzt wird (MPPT – automatische Leistungsoptimierung).

Der Regler verfügt über zwei Leistungsausgänge: An Ausgang 1 wird eine Vorrangheizung angeschlossen, an Ausgang 2 eine zusätzliche Heizung zur Nutzung überschüssiger Energie. Zwei PT1000-Temperatursensoren werden im Warmwasserspeicher platziert und überwachen die Temperatur direkt am Heizstab. Der integrierte Temperaturregler verhindert zuverlässig ein Überschreiten der eingestellten Maximaltemperatur. Wird dieser Wert erreicht, schaltet das System die Heizung ab oder automatisch auf die zweite Heizzone um.

Anschluss des Systems in 6x6 2 Strings!

Vorteile

Komplettset mit 5280 Wp für hohe Warmwasseranforderungen
12 × 440 Wp Double Glass Bifacial PV-Module
Verschaltung in 2 Strings à 6 Module für optimalen Betrieb am KTR4
KTR4 Heizstabregelung mit MPPT für maximale Solarstrom-Nutzung
4 kW Nano-Heizstab mit 2 Zoll Standardanschluss
Zwei Heizkreise für Vorrang- und Überschussbetrieb
Temperaturüberwachung mit zwei PT1000-Sensoren
60 m PV-Kabel (6 mm²) mit MC4-Steckverbindern
Netzunabhängige Warmwasserbereitung ohne fossile Energieträger
Vorkonfiguriert und montagefreundlich

Technische Daten

Merkmal	Wert
Systemleistung (Peak)	5280 Wp (12 × 440 Wp)
PV-Module	12 × Double Glass Bifacial Photovoltaikmodul 440 Wp
Verschaltung	2 Strings mit je 6 Modulen
Heizstabregelung	KTR4, für PV-Betrieb, 1–5 kW Heizleistung, bis 7 kWp PV
Heizelement	4 kW Nano-Heizstab, 2 Zoll Standardanschluss
PV-Kabel	2 × 30 m, 6 mm², MC4-Stecker, DC (Gleichstrom)
Temperaturüberwachung	2 × PT1000-Temperatursensor
Einsatzbereich	Warmwasserbereitung in Ein- und Mehrfamilienhäusern, größere Speicher
Hinweis	Peak-Leistungen sind Maximalwerte und abhängig von Sonnenstand, Wetter und Ausrichtung

Lieferumfang

12 × Photovoltaikmodul 440 Wp (Double Glass Bifacial)
1 × KTR4 Heizstabregelung
1 × 4 kW Nano-Heizelement, 2 Zoll Anschluss
2 × 30 m PV-Kabel (rot/schwarz, 6 mm², MC4-Stecker)

FAQ

Für welche Speicher und Haushaltsgrößen ist das Set geeignet?: Das Komplettset ist ideal für größere Warmwasserspeicher in Ein- und Mehrfamilienhäusern sowie für Haushalte mit hohem Warmwasserbedarf. Der 2 Zoll Anschluss passt zu vielen gängigen Speichern – bitte prüfen Sie vorab die Maße Ihres Boilers.
Wie wird der Heizstab durch die KTR4-Regelung betrieben?: Die KTR4-Regelung nutzt die von den PV-Modulen erzeugte Gleichspannung und wandelt sie intern in Wechselspannung für den Heizstab um. Dank MPPT wird die aktuell verfügbare Solarleistung optimal genutzt.
Funktioniert das System auch bei bewölktem Wetter?: Ja, auch bei geringerer Sonneneinstrahlung wird Energie erzeugt. Die Heizleistung ist dann reduziert und die Aufheizzeit entsprechend länger.
Ist ein Netzanschluss erforderlich?: Für den Heizbetrieb ist kein Anschluss an das öffentliche Stromnetz erforderlich. Das System arbeitet ausschließlich mit der Energie der angeschlossenen PV-Module.
Kann der Heizstab später ausgetauscht werden?: Ja, durch den 2 Zoll Standardanschluss kann das Heizelement bei Bedarf einfach ersetzt oder angepasst werden.
