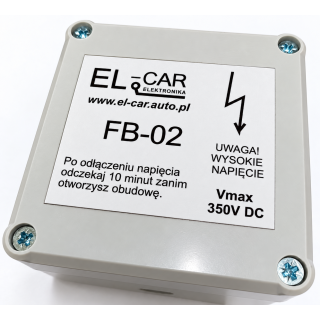

FB-02 Ladepuffer für PV-Heizstabregler – Kondensatorpuffer für überdimensionierte Heizstäbe

FB-02 Ladepuffer für PV-Heizstabregler – Kondensatorpuffer für überdimensionierte Heizstäbe

Artikelnummer: FB02
GTIN: 4251830962082
HAN: FB02
Kategorie: Solartechnik
Hersteller:

Kondensator-Ladepuffer FB-02 von EL-CAR für PWM-/MPPT-Heizstabregler: ermöglicht den Betrieb größerer Heizstäbe (z. B. 3 kW statt 2,3 kW) an der vorhandenen PV-Anlage – passiv, wartungsfrei, einfach parallel zum Reglereingang anklemmen.

€ 50,00

inkl. 19% USt. ,

Verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Bitte beachten Sie das Abnahmeintervall von 1 Einheiten.

Beschreibung
Bewertungen

FB-02 Ladepuffer – Kondensator-Energiepuffer 660 µF / 350 V für PV-Heizstabregler (PWM/MPPT) – Schutz der Reglerelektronik bei überdimensionierten Heizstäben

Der EL-CAR FB-02 Ladepuffer ist ein passiver Kondensator-Energiepuffer für PV-Heizstabregler mit PWM-/MPPT-Technik. Er wird parallel zum DC-Eingang des Reglers geschaltet und glättet Spannung und Strom, die der PV-Generator liefert. Drei Elektrolytkondensatoren mit insgesamt 660 µF (3 × 220 µF, 400 V) speichern Energie zwischen den PWM-Takten und geben sie an den Heizstab ab. Das entlastet die internen Pufferkondensatoren des Reglers und reduziert Spannungs- und Stromschwankungen am Reglereingang.

Warum ein Ladepuffer? Ist der Heizstab gegenüber der PV-Leistung zu groß gewählt (zu niederohmig), werden die Pufferkondensatoren im Regler bei jedem Takt stark belastet – auf Dauer kann das zum Ausfall der Elektronik führen. Der FB-02 wurde vom Hersteller genau für diesen Fall entwickelt: Er übernimmt einen Großteil der Pufferarbeit, verlängert die Lebensdauer des Reglers und erlaubt eine Überdimensionierung des Heizstabs um ca. 10 % gegenüber der rechnerischen Auslegung aus Isc und Vmp der Module.

Für welche Regler? Der FB-02 ist in erster Linie für den Mega Eco Basic und Regler der MEGA-Serie mit kleinem internem Puffer gedacht. Der MEGA PRO 2CH bringt bereits 600 µF interne Pufferkapazität mit, teilt die Last auf zwei Kanäle auf und überwacht die Kondensatortemperatur – hier ist der FB-02 in den meisten Anlagen nicht erforderlich, kann aber als zusätzliche Entlastung bei grenzwertig ausgelegten Heizstäben eingesetzt werden.

Das Besondere: Der FB-02 ist ein rein passives Modul – keine Einstellungen, keine Software, keine Wartung. Parallel an den Reglereingang anklemmen, fertig. Ein integrierter Entladewiderstand entlädt die Kondensatoren nach dem Abschalten selbsttätig. Zur passenden Auslegung Ihrer Heizpatrone stellen wir in unserem Shop ein kostenloses Auslegungstool bereit.

Vorteile des Ladepuffers

Schutz der Reglerelektronik: entlastet die internen Pufferkondensatoren des Heizstabreglers und beugt Kondensatorausfällen bei nicht optimal angepasstem Heizstab vor
Überdimensionierung möglich: Heizstab bis ca. 10 % über der rechnerischen Auslegung aus Isc × Vmp betreibbar
Glättung von Spannung und Strom am Reglereingang – stabilerer Betrieb, geringere Verluste durch Lastschwankungen
Kein Heizstabtausch nötig: bereits verbaute oder günstig verfügbare Standard-Heizelemente weiterverwenden
660 µF Gesamtkapazität (3 × 220 µF, 400 V), max. Eingangsspannung 350 V DC – geeignet für die üblichen PV-Stränge an Heizstabreglern
Integrierter Entladewiderstand: Kondensatoren entladen sich nach dem Abschalten selbsttätig in ca. 2 Minuten
Rein passives Modul: keine Einstellungen, keine Programmierung, keine Cloud, keine Wartung
Einfache Montage: zwei Anschlüsse, parallel zum DC-Eingang des Reglers
Entwickelt für die EL-CAR-Regler MALCZAN V3 und MEGA; mit MEGA PRO 2CH und vergleichbaren PWM-/MPPT-Reglern mit DC-Eingang einsetzbar
Jederzeit in bestehenden Anlagen nachrüstbar

Montage und Anschluss

Der FB-02 wird parallel zum Eingang des Heizstabreglers angeschlossen, also auf der PV-Seite (PV+ auf Puffer+ und Regler+, PV− auf Puffer− und Regler−). Auf korrekte Polarität achten. Der Puffer muss so nah wie möglich am Regler montiert werden – kurze Leitungswege sind entscheidend für die Wirkung. Leitungsquerschnitt mindestens 1,5 mm².

Achtung: Der Puffer darf niemals am Ausgang des Reglers (Heizstabseite) angeschlossen werden. Die getaktete Ausgangsspannung würde den Puffer kurzschließen und den Regler beschädigen. Vor Arbeiten an der Anlage den PV-Generator spannungsfrei schalten (DC-Trennschalter) und mindestens 10 Minuten warten, bis sich die Kondensatoren über den internen Entladewiderstand vollständig entladen haben (Hinweis auf dem Gehäuse). Die Leerlaufspannung (Voc) des PV-Strangs darf 350 V nicht überschreiten.

Technische Daten (EL-CAR FB-02)

Gerätetyp	Passiver Kondensator-Energiepuffer (Ladepuffer) für PV-Heizstabregler
Kapazität	660 µF (3 × 220 µF)
Kondensator-Nennspannung	400 V
Max. Eingangsspannung (DC)	350 V (Leerlaufspannung Voc des PV-Strangs)
Zulässige Heizstab-Überdimensionierung	ca. +10 % gegenüber der rechnerischen Auslegung aus Isc × Vmp (Herstellerangabe, anlagenabhängig)
Entladung	Integrierter Entladewiderstand, Entladezeit ca. 2 min; vor Arbeiten 10 min warten
Anschluss	Parallel zum DC-Eingang des Reglers (PV-Seite), 2-polig, polaritätsrichtig
Leitungsquerschnitt	min. 1,5 mm², möglichst kurze Leitung zum Regler
Einsatzbereich	Vorrangig EL-CAR MALCZAN V3 und MEGA; optional MEGA PRO 2CH (600 µF intern) und vergleichbare PWM-/MPPT-Heizstabregler mit DC-Eingang
Montage	Unmittelbar neben dem Regler, trocken und frostfrei
Hersteller	EL-CAR Elektronika, Polen

Lieferumfang

1 × EL-CAR FB-02 Ladepuffer
1 × Anschlusshinweis (deutsch)

Hinweis: Heizstabregler, Heizstab, DC-Leitungen und DC-Trennschalter sind nicht im Lieferumfang enthalten und bauseits zu stellen bzw. separat in unserem Shop erhältlich.

FAQ

Wofür brauche ich einen Ladepuffer am Heizstabregler?
Ein PWM-/MPPT-Heizstabregler puffert die Energie zwischen den Schalttakten in internen Kondensatoren. Ist der Heizstab zu groß gewählt, werden diese Kondensatoren bei jedem Takt stark belastet und können vorzeitig ausfallen. Der FB-02 übernimmt mit 660 µF einen Großteil dieser Pufferarbeit, glättet Spannung und Strom am Reglereingang und schützt so die Reglerelektronik.

Wie viel größer darf der Heizstab mit Puffer sein?
Der Hersteller gibt als Richtwert eine Überdimensionierung von etwa 10 % gegenüber der rechnerischen Auslegung aus Isc × Vmp an. Der Puffer erzeugt keine zusätzliche Energie – er verbessert die Lastanpassung und schützt den Regler. Fehlende PV-Leistung kann er nicht ersetzen.

Brauche ich den FB-02 für meinen MEGA PRO 2CH?
In den meisten Fällen nicht. Der MEGA PRO 2CH hat bereits 600 µF interne Pufferkapazität, verteilt die Last auf zwei Kanäle und überwacht die Temperatur seiner Kondensatoren. Der FB-02 kann dort als zusätzliche Entlastung eingesetzt werden, wenn der Heizstab grenzwertig oder leicht zu groß ausgelegt ist. Deutlich wichtiger ist der Puffer beim MALCZAN V3 und bei MEGA-Reglern mit kleinem internem Puffer.

Passt der FB-02 zu Reglern anderer Hersteller?
Grundsätzlich ja, sofern der Regler direkt mit DC-Spannung aus PV-Modulen gespeist wird und die Leerlaufspannung des Strangs unter 350 V liegt. Entwickelt und getestet ist der Puffer für die EL-CAR-Regler MALCZAN und MEGA.

Wo wird der Puffer angeschlossen?
Ausschließlich parallel zum Eingang des Reglers, also auf der PV-Seite, mit möglichst kurzen Leitungen (min. 1,5 mm²). Ein Anschluss am Reglerausgang (Heizstabseite) führt zur Beschädigung des Reglers.

Steht der Puffer nach dem Abschalten noch unter Spannung?
Der FB-02 hat einen integrierten Entladewiderstand, der die Kondensatoren nach dem Trennen vom PV-Generator in etwa 2 Minuten entlädt. Zur Sicherheit vor Arbeiten an der Anlage trotzdem mindestens 10 Minuten warten – so steht es auch auf dem Gehäuse.

Muss der Puffer eingestellt oder konfiguriert werden?
Nein. Der FB-02 ist ein rein passives Modul ohne Einstellungen, Software oder Cloud. Nach dem Anklemmen arbeitet er sofort.

Kann ich den Puffer in einer bestehenden Anlage nachrüsten?
Ja, jederzeit. Anlage spannungsfrei schalten, 10 Minuten warten, Puffer parallel an den Reglereingang klemmen, wieder einschalten. Ein Tausch von Regler oder Heizstab ist nicht erforderlich.

Welche Heizpatrone ist für meine PV-Anlage die richtige?
Nutzen Sie unser kostenloses Auslegungstool im Shop: Modulspannung und -strom eingeben, passende Heizstableistung und -spannung ablesen. Bei Fragen hilft unser Fachbetrieb gerne weiter.
