FNIRSI LCR-ST2 Plus LCR & ESR Messgerät mit Pinzette 100kHz

FNIRSI LCR-ST2 Plus LCR & ESR Messgerät mit Pinzette 100kHz

Artikelnummer: LCR-ST2P
GTIN: 4251830960583
HAN: LCR-ST2P
Kategorie: Messgeräte / Werkzeuge
Hersteller:

Das FNIRSI LCR-ST2 ist ein kompaktes 2-in-1 LCR- und ESR-Messgerät im Pinzettenformat mit 100Hz–100kHz Testfrequenz und ±30V Spannungsmessung. Ideal für Widerstand, Kapazität, Induktivität und SMD-Bauteile – mit HD-Display und optionaler Kelvin-Klemme.

€ 57,00

inkl. 19% USt. ,

Knapper Lagerbestand
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Beschreibung
Bewertungen

FNIRSI LCR-ST2 PLUS – Präzises 2-in-1 LCR & ESR Messgerät im Pinzettenformat

Das FNIRSI LCR-ST2 ist ein kompaktes und vielseitiges LCR-Messgerät im praktischen Pinzetten-Design. Es eignet sich ideal zum schnellen und präzisen Prüfen von Widerständen, Kondensatoren, Spulen und Dioden – sowohl im Hobbybereich als auch im professionellen Einsatz.

Dank Dual-Form-Design kann das Gerät sowohl als Messpinzette für kleine SMD-Bauteile als auch – je nach Variante – mit Kelvin-Klemme für exakte Vierdrahtmessungen genutzt werden. Das macht es flexibel einsetzbar für kleine, große oder eingelötete Komponenten.

Mit fünf wählbaren Testfrequenzen von 100 Hz bis 100 kHz, einstellbaren Prüfspannungen von 0,1 V bis 1,0 V und umfassender Anzeige elektrischer Parameter wie D, Q, Z, X, θ und ESR liefert das LCR-ST2 detaillierte Messergebnisse. Das 1,47" HD-Farbdisplay mit automatischer Drehfunktion sorgt für eine klare und komfortable Ablesbarkeit – egal ob für Links- oder Rechtshänder.

Vorteile

2-in-1 Design: Messpinzette und optional Kelvin-Klemme für Vierdrahtmessung
Breiter Frequenzbereich von 100 Hz bis 100 kHz für präzise Analysen
Messung von Widerstand, Kapazität, Induktivität, Diode und Spannung (±30 V)
Anzeige von ESR, D, Q, Impedanz (Z), Reaktanz (X) und Phasenwinkel (θ)
Serien- und Parallel-Ersatzwertanzeige gleichzeitig
Vollband-Sweep-Modus zur schnellen Frequenzanalyse
Intelligente Bauteilerkennung und automatische Sortierfunktion (OK/NG)
1,47" HD-Farbdisplay mit automatischer Bilddrehung
Kompakte Bauform mit magnetischer Halterung
300 mAh Akku mit Type-C-Ladeanschluss für mobilen Einsatz

Technische Daten

Merkmal	Wert
Modell	LCR-ST2
Display	1,47" HD-Farbdisplay
Testfrequenzen	100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
Prüfspannungen (RMS)	0,1 V / 0,3 V / 0,6 V / 1,0 V
Widerstand	10 mΩ – 10 MΩ
Kapazität	1 pF – 22 mF
Induktivität	1 µH – 10 H
Diodentest	Durchlassspannung ≤ 0,7 V
Spannungsmessung	±30 V
Angezeigte Parameter	D, Q, Z, X, θ, ESR
Betriebszeit	ca. 3 Stunden
Akku	300 mAh Lithium-Akku
Ladeanschluss	USB Type-C
Abmessungen	31 × 170,7 × 20,3 mm
Gewicht	ca. 60,8 g
Betriebstemperatur	0 °C bis 50 °C (≤ 75 % Luftfeuchtigkeit)
Lagertemperatur	-20 °C bis 60 °C (≤ 75 % Luftfeuchtigkeit)

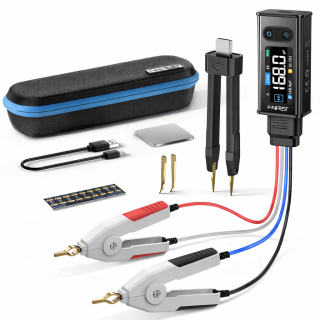

Lieferumfang

Standard-Option:

LCR-ST2 Messpinzette
Aufbewahrungstasche
Gebogene Spitze
Kurzschlussplatte
USB Type-C Datenkabel

Plus Variante:

LCR-ST2 Messpinzette
Aufbewahrungstasche
Gebogene Spitze
Kurzschlussplatte
Kelvin-Testklemme (Vierdrahtmessung)
USB Type-C Datenkabel

FAQ

Welche Bauteile kann ich mit dem LCR-ST2 messen?: Das Gerät misst Widerstände, Kondensatoren, Induktivitäten (Spulen), Dioden sowie Gleichspannungen bis ±30 V.
Was bedeutet ESR?: ESR steht für „Equivalent Series Resistance“ (äquivalenter Serienwiderstand). Dieser Wert ist besonders wichtig zur Beurteilung des Zustands von Kondensatoren.
Wofür ist die Kelvin-Klemme gedacht?: Die Kelvin-Klemme ermöglicht eine Vierdrahtmessung. Dabei werden Mess- und Stromleitungen getrennt geführt, was besonders bei sehr kleinen Widerständen genauere Ergebnisse liefert.
Kann das Gerät SMD-Bauteile messen?: Ja, die gerade oder gebogene Pinzettenspitze ist speziell für kleine SMD-Bauteile ausgelegt und ermöglicht schnelles Testen direkt auf der Platine.
Wie lange hält der Akku?: Der integrierte 300 mAh Lithium-Akku ermöglicht etwa 3 Stunden Dauerbetrieb und wird bequem über USB Type-C geladen.
