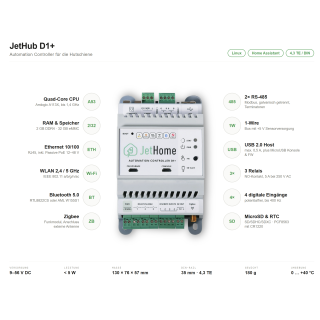

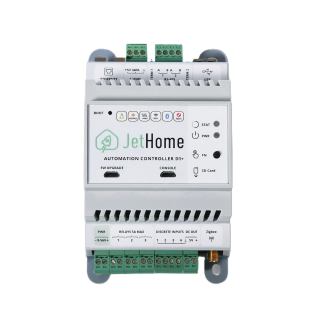

JetHome JetHub D1+ – DIN-Hutschienen-Controller für Home Assistant mit Zigbee, 2x RS485 (Modbus), 1-Wire & Relais
Der JetHome JetHub D1+ ist ein kompakter Linux-Controller im Hutschienengehäuse, der als Zentrale für Haus- und Gebäudeautomation konzipiert wurde: Sensoren auslesen, Daten sammeln und weitergeben, SPS-Funktionen im Smart Home übernehmen und Lasten direkt schalten. Statt eines Bastel-Aufbaus aus Raspberry Pi, USB-Sticks, Relaisplatinen und Netzteil erhalten Sie ein fertiges, industrienah aufgebautes Gerät, das sauber in den Zähler- oder Verteilerschrank passt.
Herzstück ist ein Quad-Core-Prozessor Amlogic A113X (ARM Cortex-A53) mit 2 GB DDR4-RAM und 32 GB eMMC-Flash. Ausgeliefert wird der Controller mit vorinstalliertem Armbian Linux; wahlweise lässt sich Home Assistant OS (JetHome Edition), openHAB, ioBroker, Node-RED oder Domoticz betreiben. Alle wichtigen Schnittstellen sind bereits an Bord: zwei galvanisch getrennte RS485-Ports für Modbus RTU, 1-Wire, vier potentialfreie Eingänge, drei Relaisausgänge mit 5 A, USB 2.0, Ethernet, Dual-Band-WLAN, Bluetooth und – je nach Variante – ein Zigbee-3.0-Funkmodul (EFR32MG21).
Besonders praktisch für die Installation: Der D1+ kann wahlweise über die Klemmen mit 12–48 V DC oder per Passive PoE direkt über das Netzwerkkabel versorgt werden – die Polarität spielt dabei keine Rolle. Mit 76 mm Breite (ca. 4,3 Teilungseinheiten) und nur rund 5 W Leistungsaufnahme eignet sich der Controller ideal für den Dauerbetrieb im Schaltschrank, etwa zur Anbindung von Heizungsreglern, Wechselrichtern, Energiezählern oder Wärmepumpen über Modbus.
Vorteile
- Fertiger Automatisierungs-Controller im DIN-Hutschienengehäuse – kein Bastelaufbau nötig
- Quad-Core Amlogic A113X mit 2 GB DDR4-RAM und 32 GB eMMC für zuverlässigen 24/7-Betrieb
-
2x RS485 galvanisch getrennt, Modbus-RTU-tauglich, mit zuschaltbaren 120-Ohm-Abschlusswiderständen
-
3 Relaisausgänge (Schließer, 5 A / 250 V AC, 10 Mio. Schaltspiele) für direkte Lastschaltung
-
4 galvanisch getrennte Digitaleingänge für potentialfreie Kontakte
-
1-Wire-Bus mit 5-V-Versorgung für Temperatursensoren (z. B. DS18B20)
- Optionales Zigbee-3.0-Modul (EFR32MG21) mit Anschluss für externe Antenne – ideal für Zigbee2MQTT oder ZHA
- Dual-Band-WLAN 2,4/5 GHz (802.11a/b/g/n/ac) und Bluetooth 5.0
- Flexible Stromversorgung: 12–48 V DC über Klemme oder Passive PoE über den Ethernet-Port
- Sehr sparsam: unter 5 W Leistungsaufnahme, im Leerlauf ca. 0,06 A bei 24 V
- Echtzeituhr (RTC) mit Pufferbatterie – Zeitstempel bleiben auch ohne Netz erhalten
- Offen für Home Assistant, Armbian, openHAB, ioBroker, Node-RED und weitere Linux-Systeme
- Kompakt: nur 76 mm Baubreite (ca. 4,3 TE) auf 35-mm-Hutschiene
Technische Daten
| Merkmal |
Wert |
| Prozessor |
Amlogic A113X, Quad-Core ARM Cortex-A53, bis 1,4 GHz |
| Arbeitsspeicher |
2 GB DDR4 |
| Speicher |
32 GB eMMC (nichtflüchtig) |
| Betriebssystem |
Armbian Linux vorinstalliert; Home Assistant OS (JetHome Edition), openHAB, ioBroker, Node-RED, Domoticz möglich |
| Ethernet |
1x RJ45, 10/100 Mbit/s (IP101GR, IEEE 802.3/802.3u), mit Link- und Aktivitätsanzeige |
| WLAN |
2,4/5 GHz, IEEE 802.11a/b/g/n/ac (Realtek RTL8822CS bzw. Amlogic AML W155S1) |
| Bluetooth |
Bluetooth 5.0 |
| Zigbee |
Optional: Funkmodul Zigbee 3.0 (EFR32MG21), Anschluss für externe Antenne |
| RS485 (Modbus) |
2x galvanisch getrennt, TDA51S485HC-Transceiver, CP2102N USB-UART mit automatischer Sende-/Empfangsumschaltung (ab Board-Rev. v3.5); im System als /dev/ttyUSB0 und /dev/ttyUSB1 |
| Leitungsabschluss RS485 |
Integrierte 120-Ohm-Terminatoren, per Jumper an den Klemmen zuschaltbar |
| 1-Wire |
1x Bus über 3-poligen Stecker (Raster 3,5 mm): +5 V / Data / GND; max. 5 Geräte je Bus |
| Digitale Eingänge |
4x für potentialfreie Kontakte gegen GND, galvanisch getrennt, max. Schaltfrequenz 400 Hz |
| Relaisausgänge |
3x Schließer (NO), max. 5 A bei bis zu 250 V AC (ohmsche Last), mechanische Lebensdauer 10.000.000 Schaltspiele |
| USB |
1x USB 2.0 Typ A (Host), max. 0,5 A – abgesichert durch selbstrücksetzende Sicherung |
| MicroSD |
Kartenslot für SD, SDHC und SDXC (Hinweis: bei gesteckter SD-Karte ist das WLAN-Modul deaktiviert) |
| Service-Anschlüsse |
MicroUSB „CONSOLE“ (UART, 115200 8N1) und MicroUSB „FW UPGRADE“ an der Frontseite |
| Echtzeituhr (RTC) |
PCF8563, gepuffert über 3-V-Lithiumbatterie Typ CR1220 |
| Anzeigen & Taster |
LED „PWR“ (Spannung), zweifarbige Status-LED „STAT“, Funktionstaster „FN“, Boot-Taster hinter Frontblende |
| Spannungsversorgung |
DC über Klemme: nominal 12–48 V, zulässig 9–56 V; Netzteil mit mind. 10 W erforderlich |
| PoE |
Passive PoE über den Ethernet-Anschluss, 12–48 V, polaritätsunabhängig |
| 5-V-Hilfsspannung |
Ausgang an Klemme, max. 0,2 A zur Versorgung externer Sensoren |
| Leistungsaufnahme |
max. 5 W (ohne externe Verbraucher); bei 24 V ca. 0,06 A im Leerlauf, ca. 0,12 A bei Volllast aller Kerne |
| Abmessungen |
130 x 76 x 57 mm (Baubreite 76 mm ≈ 4,3 Teilungseinheiten) |
| Montage |
35-mm-DIN-Hutschiene oder Wandmontage mit Schrauben; senkrechter Einbau zur besseren Kühlung empfohlen |
| Gewicht |
ca. 180 g |
| Betriebstemperatur |
0 °C bis +40 °C |
| Luftfeuchtigkeit |
bis 80 % relative Feuchte, nicht kondensierend |
| Einsatzort |
Geschlossene, trockene Innenräume ohne aggressive Dämpfe und Gase |
Lieferumfang
- 1 x JetHome JetHub D1+ Controller (mit vorinstalliertem Betriebssystem)
Bitte beachten: Ein Netzteil ist nicht im Lieferumfang enthalten. Sie benötigen ein stabilisiertes DC-Netzteil mit 12–48 V und mindestens 10 W oder einen Passive-PoE-Injektor. Passendes Zubehör sowie eine externe Zigbee-Antenne finden Sie in unserem Shop.
Anwendungsbeispiele
- Zentrale für Home Assistant im Zähler- oder Technikschrank
- Auslesen von Energiezählern, Wechselrichtern und Batteriespeichern über Modbus RTU
- Anbindung von Heizungsreglern, Wärmepumpen und Lüftungsanlagen über RS485
- Temperaturerfassung an Puffer- und Warmwasserspeichern über 1-Wire-Sensoren
- Schalten von Pumpen, Ventilen oder Schützen über die drei Relaisausgänge
- Zigbee-Koordinator für Sensoren, Thermostate und Aktoren via Zigbee2MQTT oder ZHA
- Überwachung von Störmeldekontakten und Schaltzuständen über die potentialfreien Eingänge
FAQ
Kann ich Home Assistant direkt auf dem D1+ betreiben?
Ja. Der Controller wird ab Werk mit Armbian Linux ausgeliefert, alternativ steht ein fertiges Home Assistant OS Image (JetHome Edition) zur Verfügung. Ebenso lassen sich openHAB, ioBroker, Node-RED oder Domoticz installieren. Aktuelle Firmware-Images stellt der Hersteller über sein Firmware-Portal bereit.
Wie viele Modbus-Geräte kann ich anschließen?
Der D1+ besitzt zwei unabhängige, galvanisch getrennte RS485-Ports. Damit können Sie zwei getrennte Modbus-Stränge betreiben, zum Beispiel einen für die Heizungstechnik und einen für die Energiemessung. Die Ports erscheinen im System als /dev/ttyUSB0 und /dev/ttyUSB1. Die Busenden müssen mit 120 Ohm abgeschlossen werden – die dafür nötigen Terminatoren sind bereits eingebaut und werden per Jumper zugeschaltet.
Wie wird der Controller mit Strom versorgt?
Entweder über die Anschlussklemmen mit einem stabilisierten Gleichspannungsnetzteil (nominal 12–48 V, zulässig 9–56 V, mindestens 10 W) oder über Passive PoE direkt am Netzwerkkabel. Bei PoE spielt die Polarität keine Rolle. Sind beide Quellen gleichzeitig angeschlossen, versorgt das Klemmen-Netzteil das Gerät; fällt eine Quelle aus, übernimmt die andere.
Kann ich den Controller über den MicroUSB-Anschluss betreiben?
Nein. Der MicroUSB-Anschluss „FW UPGRADE“ ist ausschließlich für das Aufspielen der Firmware vorgesehen. Ein dauerhafter Betrieb über USB ist wegen der Strombegrenzung von 0,5 A nicht möglich und kann zu Fehlfunktionen führen.
Wie viele 1-Wire-Sensoren kann ich anschließen?
Aufgrund der Software-Implementierung von 1-Wire unter Linux sind maximal 5 Geräte je Bus möglich. Die 5-V-Versorgung für die Sensoren liefert der Controller direkt über den 1-Wire-Stecker.
Was ist beim Schalten von Lasten über die Relais zu beachten?
Die drei Relais sind als Schließer ausgeführt und für maximal 5 A bei bis zu 250 V AC an ohmscher Last ausgelegt. Der maximale Schaltstrom darf nicht überschritten werden, andernfalls kann das Relais beschädigt werden. Beim Schalten induktiver Lasten empfiehlt sich ein Funkenlöschglied. Für größere Lasten schalten Sie ein Schütz zwischen.
Kann ich MicroSD-Karte und WLAN gleichzeitig nutzen?
Nein. Sobald eine SD-Karte gesteckt ist, wird das WLAN-Modul deaktiviert. Nutzen Sie in diesem Fall die Ethernet-Verbindung.
Dürfen die Digitaleingänge mit Spannung beschaltet werden?
Nein. Die vier Eingänge sind ausschließlich für potentialfreie Kontakte gegen GND vorgesehen. Spannungen über 12 V können die Eingänge zerstören.
Wie viel Platz braucht der Controller im Verteiler?
Das Gehäuse ist 76 mm breit, was etwa 4,3 Teilungseinheiten entspricht, und misst insgesamt 130 x 76 x 57 mm. Der Einbau erfolgt auf einer 35-mm-Hutschiene; für eine bessere Kühlung sollte das Gerät senkrecht montiert werden.
Welche Vorkenntnisse brauche ich?
Für die Einrichtung sind Linux-Grundkenntnisse hilfreich (SSH-Zugriff, systemctl, Netzwerkkonfiguration). Wer bereits Home Assistant auf einem Raspberry Pi betrieben hat, findet sich schnell zurecht. Eine ausführliche Dokumentation stellt der Hersteller online bereit.
Gibt es Einschränkungen beim Einsatz?
Der Controller ist nicht für rechenintensive Daueraufgaben wie Videoverarbeitung ausgelegt. Er ist für den Einsatz in trockenen Innenräumen bestimmt und darf nicht in lebenserhaltenden oder sicherheitskritischen Systemen eingesetzt werden. Alle Anschlussarbeiten sind im spannungsfreien Zustand durch eine Elektrofachkraft durchzuführen.
