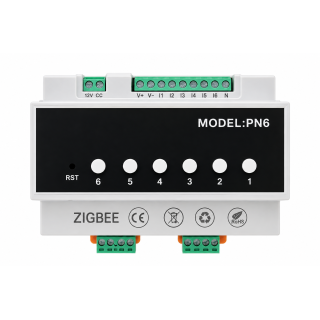

Kaiser Electronics 6-Kanal Schaltaktor 16 A mit Zigbee 3.0 – für Heizung, Verteiler, Hotel und Gewerbe
Mit dem 6-Kanal Schaltaktor von Kaiser Electronics schalten Sie bis zu sechs Stromkreise unabhängig voneinander – ferngesteuert über die App, automatisch per Zeitplan oder ganz klassisch über den Taster an der Wand. Das Gerät wird auf die DIN-Hutschiene im Verteiler gesetzt und arbeitet dort, wo es hingehört: direkt an der Installation, ohne Zwischenstecker und ohne sichtbare Technik im Raum. Mit 6 Teilungseinheiten (108 mm Breite) belegt es den Platz eines üblichen Reihengeräts.
Jeder der sechs Kanäle schaltet über ein eigenes Relais bis zu 16 A. Damit lassen sich Beleuchtungskreise, Steckdosen, Lüftung, Medientechnik oder Gerätestromversorgungen sicher und getrennt voneinander steuern – und ebenso die Aufgaben, die im Heizungsverteiler anfallen: Stellantriebe einer Fußbodenheizung, Zirkulations- und Umwälzpumpen oder die Weitergabe einer Wärmeanforderung an den Wärmeerzeuger.
Drei Bedienwege – gleichzeitig nutzbar
-
App und Automation: Kanäle einzeln schalten, Zeitpläne und Szenen anlegen, Zustand aus der Ferne prüfen. Die Einbindung erfolgt über ein Zigbee-Gateway.
-
Tasten am Gerät: Sechs Tasten mit je einer Status-LED. Der Schaltzustand ist im Verteiler sofort erkennbar – auch wenn das Netzwerk einmal gestört ist.
-
Vorhandene Taster: Über die Eingänge K1–K6 binden Sie konventionelle Taster und Schalter ein. Die bestehende Installation bleibt erhalten, die Wandschalter funktionieren weiter.
Auf die Installation abgestimmt
Die Betriebsart der Eingänge lässt sich an die vorhandene Schalterart anpassen: als Tastschalter, bei dem jeder Druck den Kanal umschaltet, als Wippschalter mit Rastfunktion oder als Kleinspannungsschalter, bei dem der geschlossene Kontakt den Kanal dauerhaft freigibt. So passt der Aktor sowohl in die Nachrüstung als auch in den Neubau. Die externen Eingänge lassen sich bei Bedarf sperren und wieder freigeben – praktisch für Ferienwohnungen, Hotelzimmer oder öffentlich zugängliche Räume.
Zeitversetztes Einschalten schont die Anlage
Die Kanäle können unabhängig oder nacheinander mit zeitlichem Versatz eingeschaltet werden. Nach einem Stromausfall oder beim zentralen Einschalten laufen die Verbraucher damit gestaffelt an, statt gleichzeitig. Das senkt die Einschaltstromspitze spürbar – ein echter Vorteil bei mehreren Pumpen, Netzteilen, LED-Treibern oder Schützspulen an einem Verteilerabgang.
Einzelraumregelung für die Fußbodenheizung
Im Heizungsverteiler übernimmt der Aktor die Einzelraumregelung: Jeder Kanal schaltet den thermischen Stellantrieb eines Heizkreises. Bei den üblichen Antrieben »stromlos geschlossen« (NC) bedeutet Kanal ein gleich Heizkreis auf – meldet der Raumthermostat Wärmebedarf, bekommt der Antrieb Spannung und öffnet; ist die Solltemperatur erreicht, wird der Antrieb stromlos und der Heizkreis schließt.
Die Wärmeanforderung kann dabei aus zwei Richtungen kommen: aus der App und ihren Zeitplänen oder von einem vorhandenen Raumthermostat mit potentialfreiem Kontakt an den Eingängen K1–K6. Beides lässt sich kombinieren, etwa Thermostat vor Ort plus Nachtabsenkung und Urlaubsprogramm über die App.
Ein Kanal kann als Sammel-Wärmeanforderung dienen: Sobald ein Heizkreis öffnet, schaltet dieser Kanal über ein Koppelrelais einen potentialfreien Kontakt zum Wärmeerzeuger oder zur Umwälzpumpe. So läuft die Wärmeerzeugung nur dann, wenn tatsächlich Wärme abgenommen wird.
Weitere Anwendungen in der Haustechnik
-
Zirkulationspumpe der Trinkwarmwasserleitung nach Zeitprogramm freigeben, statt sie durchlaufen zu lassen – spart spürbar Strom und Wärmeverluste.
-
Umwälzpumpe eines Heizkreises oder einer Solaranlage über Zeitfenster freigeben.
-
Elektrische Handtuchheizkörper und Badheizungen zeitgesteuert schalten.
-
Frostschutz-Begleitheizung an Außenleitungen, Dachrinnen oder Kondensatleitungen saisonal freigeben.
-
Lüftungsgerät oder Ventilator über separate Kanäle freigeben.
-
Ferienhaus-Frostschutz: Heizkreise bei Abwesenheit absenken und rechtzeitig vor der Ankunft wieder freigeben.
-
Elektro-Heizstab als Ein/Aus-Freigabe – bei hohen Dauerströmen über ein nachgeschaltetes Leistungsschütz.
Hinweis für die Planung: Die Ausgänge schalten Netzspannung. Anforderungseingänge von Wärmepumpen, Kesseln und Reglern erwarten in der Regel einen potentialfreien Kontakt – dafür wird ein Koppelrelais zwischengeschaltet. Der Aktor ist ein Schaltgerät und ersetzt keine Heizungsregelung; Sicherheitsfunktionen wie Sicherheitstemperaturbegrenzer und Frostschutz müssen unabhängig wirksam bleiben. Die beiliegende deutsche Anleitung enthält dazu ein eigenes Kapitel mit Anschlussbeispiel.
Sondereingang für Hotel und Ferienwohnung
Ein zusätzlicher Eingang ist für eine übergeordnete Freigabe vorgesehen – etwa für einen Zimmerkartenschalter oder einen zentralen Freigabekontakt. Wird die Karte entnommen, schalten die freigegebenen Verbraucher ab; beim Einstecken sind sie wieder verfügbar. Das spart Energie und verhindert, dass Geräte unbeaufsichtigt weiterlaufen. Diese Funktion wird über die Szenensteuerung des Gateways ausgeführt und setzt daher eine eingerichtete Gateway-Anbindung voraus.
RS485-Schnittstelle für die Gebäudeleittechnik
Neben der Funkanbindung steht eine serielle RS485-Schnittstelle zur Verfügung (9600 Baud, 8 Datenbits, keine Parität, 1 Stoppbit). Damit lässt sich der Aktor in Mediensteuerungen, SPS-Systeme oder eine Gebäudeleittechnik einbinden. Die Geräteadresse ist im Bereich 1 bis 30 einstellbar, sodass mehrere Aktoren an einem Bus betrieben werden können. Gesendet werden Schaltbefehle je Kanal, zurückgemeldet wird der Zustand aller Kanäle in einem Statustelegramm. Die vollständige Telegrammbeschreibung mit Byte-Aufbau, Beispieltelegrammen und Prüfsummenbildung finden Sie in der beiliegenden deutschen Anleitung.
Definierter Zustand nach Stromausfall
Für die Spannungswiederkehr sind drei Verhaltensweisen wählbar: alle Kanäle aus, alle Kanäle ein oder eine zuvor festgelegte Szene. Gerade bei Verbrauchern, die nicht selbsttätig wieder anlaufen sollen, ist das ein wichtiges Sicherheitsmerkmal.
Typische Einsatzgebiete
- Heizung – Einzelraumregelung mit thermischen Stellantrieben, Sammel-Wärmeanforderung
- Sanitär – Zirkulationspumpe nach Zeitprogramm, elektrische Handtuchheizkörper
- Hotel und Pension – Zimmersteuerung, Kartenschalter-Freigabe, zentrales Abschalten
- Büro und Konferenzraum – Beamer, Displays, Medientechnik und Beleuchtung gruppenweise schalten
- Wohnhaus – Beleuchtungskreise, Außensteckdosen, Bewässerung
- Werkstatt und Gewerbe – Maschinensteckdosen und Absaugung zentral freigeben
- Ferienwohnung – Verbraucher bei Abwesenheit sicher spannungsfrei schalten
Technische Daten
| Kanäle |
6 × Relaisausgang (geschalteter Außenleiter) |
| Schaltvermögen |
16 A je Kanal |
| Betriebs- und Schaltspannung |
AC 110–240 V, 50/60 Hz |
| Hilfsspannungseingang |
12–24 V DC (Klemmen 12V / G) |
| Funkstandard |
Zigbee 3.0 (Zigbee-Gateway erforderlich) |
| Antenne |
je nach Ausführung intern oder extern |
| Serielle Schnittstelle |
RS485 (A/B), 9600 Baud, 8N1, Adresse 1–30 |
| Externe Eingänge |
6 × K1–K6 für potentialfreie Taster/Schalter, Bezugsklemme COM, sperrbar |
| Sondereingang |
1 × K gegen COM, z. B. Kartenschalter oder Freigabekontakt |
| Bedienung am Gerät |
6 Kanaltasten, Taste RST; Kanäle unabhängig oder zeitversetzt schaltbar |
| Anzeigen |
6 Kanal-LEDs, 1 Status-LED |
| Verhalten nach Netzausfall |
Aus / Ein / festgelegte Szene, einstellbar |
| Abmessungen |
108 × 86 × 57 mm (6 TE) |
| Gehäusematerial |
ABS + PC |
| Montage |
DIN-Hutschiene 35 mm, Verteilereinbau |
| Einsatzort |
trockene Innenräume |
Lieferumfang
- 1 × 6-Kanal Schaltaktor 16 A, Zigbee 3.0
- 1 × ausführliche deutsche Bedienungs- und Montageanleitung
Wichtige Hinweise
- Montage und Anschluss dürfen ausschließlich durch eine Elektrofachkraft nach den geltenden Vorschriften erfolgen. Vor Arbeiten am Gerät den Stromkreis allpolig freischalten.
- Die Ausgänge schalten den Außenleiter einpolig. Für Wartungsarbeiten am Verbraucher ist stets die vorgelagerte Absicherung freizuschalten.
- Die Kanäle werden aus der gemeinsamen Einspeiseklemme L versorgt. Die Summe der gleichzeitig belasteten Kanäle ist auf den Nennstrom der vorgeschalteten Absicherung zu begrenzen.
- Für den Funkbetrieb wird ein Zigbee-Gateway benötigt. Es ist nicht im Lieferumfang enthalten.
- An die Klemmen K1–K6, K, COM, A, B sowie 12V / G darf keine Netzspannung angelegt werden.
- In Metallverteilern kann das Funksignal gedämpft werden. In diesem Fall empfehlen wir die Ausführung mit externer Antenne.
- Für die Wärmeanforderung an einen Wärmeerzeuger ist ein Koppelrelais mit potentialfreiem Kontakt erforderlich. Es ist nicht im Lieferumfang enthalten.
- Das Gerät ist ein Schaltaktor und keine Heizungsregelung. Sicherheitsfunktionen der Anlage müssen unabhängig vom Gerät wirksam bleiben.
