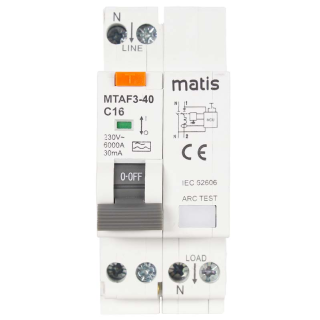

Matismart MTAF Serie – AFDD Brandschutzschalter mit integriertem FI/LS
In modernen Haushalten kommen immer mehr elektrische Geräte zum Einsatz. Damit steigt auch die Belastung der Elektroinstallation. Beschädigte Leitungen, lose Klemmen oder gealterte Kabel können sogenannte Fehlerlichtbögen verursachen – kleine, aber extrem heiße elektrische Entladungen, die leicht Brände auslösen können.
Die Matismart MTAF Serie ist ein kombinierter AFDD Brandschutzschalter mit integriertem FI/LS. Das Gerät vereint drei Schutzfunktionen in einem Modul: Schutz vor Fehlerlichtbögen (AFDD), Schutz vor Fehlerstrom bzw. Stromschlag (FI/RCD, 30 mA) sowie klassischen Leitungsschutz bei Überlast und Kurzschluss (LS-Schalter). Erhältlich ist die Serie als Vaterartikel in den Varianten 16A, 32A, 40A und 63A für einphasige 230-Volt-Stromkreise.
Der Einsatz von AFDDs wird gemäß DIN VDE 0100-420 (2019-10) insbesondere für Schlafräume, Aufenthaltsräume, Kindertagesstätten, Pflegeheime sowie Gebäude mit erhöhtem Brandrisiko empfohlen. Die zugrunde liegende Produktnorm für Fehlerlichtbogen-Schutzeinrichtungen ist die IEC/EN 62606. Damit entspricht diese Schutztechnik dem aktuellen Stand moderner Elektroinstallation.
Was ist ein Fehlerlichtbogen?
Ein Fehlerlichtbogen entsteht, wenn elektrischer Strom einen ungewollten Weg nimmt – zum Beispiel durch beschädigte Isolierungen, lose Schraubklemmen oder Korrosion. Dabei „springt“ der Strom zwischen Leitern oder gegen Erde. Es entstehen extrem hohe Temperaturen und Funken, die Holz, Dämmstoffe oder Textilien entzünden können.
Herkömmliche Sicherungsautomaten reagieren in erster Linie auf Überlast oder Kurzschluss. Gefährliche, wiederkehrende Lichtbögen mit vergleichsweise geringem Stromfluss werden häufig nicht erkannt. Genau hier setzt der AFDD an.
Wie funktioniert der AFDD?
Der AFDD überwacht permanent den Stromverlauf im angeschlossenen Stromkreis. Eine integrierte Elektronik analysiert die charakteristische „Signatur“ des Stroms. Gefährliche Lichtbögen erzeugen typische, hochfrequente Muster im Stromsignal.
Mithilfe interner Stromsensoren und einer intelligenten Chip-Auswertung werden normale Betriebsfunken – etwa beim Betätigen eines Schalters – von gefährlichen Fehlerlichtbögen unterschieden. Wird ein kritisches Muster erkannt, schaltet das Gerät den Stromkreis innerhalb kürzester Zeit ab.
Die Matismart MTAF Serie arbeitet dabei mit moderner, chipbasierter Signalverarbeitung. Ziel ist es, echte Gefahren zuverlässig zu erkennen und gleichzeitig unnötige Fehlauslösungen zu minimieren.
Umfassender 3-fach-Schutz in einem Gerät
Die Kombination aus AFDD, FI und LS bietet einen ganzheitlichen Schutz:
-
AFDD: Erkennt serielle und parallele Fehlerlichtbögen und verhindert elektrisch verursachte Brände.
-
FI/RCD (30 mA): Schützt Personen vor gefährlichen Stromschlägen durch Abschaltung bei Fehlerstrom.
-
LS-Schalter: Schützt Leitungen vor Überhitzung durch Überlast oder Kurzschluss.
Damit eignet sich die MTAF Serie besonders für Wohngebäude, Holzhäuser, Einrichtungen mit schutzbedürftigen Personen sowie Gebäude mit wertvoller Ausstattung oder erhöhter Brandlast.
Vorteile
- Kombigerät aus AFDD, FI (30 mA) und Leitungsschutzschalter
- Erhältlich in 16A, 32A, 40A und 63A
- Schutz vor Fehlerlichtbogen, Kurzschluss und Überlast
- Reduziert das Risiko elektrisch verursachter Brände deutlich
- Empfohlen gemäß DIN VDE 0100-420 für Bereiche mit erhöhtem Schutzbedarf
- Technologie nach IEC/EN 62606 (Produktnorm für AFDD)
- Auslösecharakteristik C – geeignet für typische Haushaltsanwendungen
- Kurzschlussfestigkeit bis 6 kA
- LED-Anzeige zur Unterstützung bei der Fehlerdiagnose
- Montage auf DIN-Hutschiene im Verteilerfeld
Technische Daten
| Merkmal |
Wert |
| Serie |
Matismart MTAF |
| Varianten (Nennstrom) |
16A, 32A, 40A, 63A |
| Nennspannung |
230 V~ |
| Auslösecharakteristik |
C |
| Kurzschlussfestigkeit |
6 kA |
| Bemessungsfehlerstrom |
30 mA |
| Isolationsspannung |
400 V |
| Nennfrequenz |
50 Hz |
| Stromart |
AC |
| Schutzart |
IP20 |
| Montage |
DIN-Hutschiene |
Lieferumfang
- 1× Matismart MTAF AFDD Brandschutzschalter mit integriertem FI/LS (gewählte Variante 16A, 32A, 40A oder 63A)
FAQ
- Warum reicht ein normaler Sicherungsautomat nicht aus?
- Ein herkömmlicher Leitungsschutzschalter schützt vor Überlast und Kurzschluss. Gefährliche Fehlerlichtbögen mit niedrigerem Strom erkennt er häufig nicht. Ein AFDD schließt diese Schutzlücke.
- Wo ist der Einsatz eines AFDD besonders sinnvoll?
- Besonders empfohlen ist der Einsatz in Schlafräumen, Aufenthaltsräumen, Kitas, Pflegeeinrichtungen sowie in Gebäuden mit brennbaren Baustoffen oder wertvollen Einrichtungen gemäß DIN VDE 0100-420.
- Was bedeutet 30 mA beim FI-Schutz?
- 30 Milliampere sind der übliche Auslösestrom für den Personenschutz. Wird dieser Fehlerstrom überschritten, schaltet das Gerät automatisch ab und reduziert das Risiko eines gefährlichen Stromschlags.
- Was ist der Unterschied zwischen seriellen und parallelen Lichtbögen?
- Serielle Lichtbögen entstehen häufig bei unterbrochenen oder beschädigten Leitungen. Parallele Lichtbögen treten zwischen zwei Leitern oder gegen Erde auf. Moderne AFDDs erkennen beide Arten.
- Ist der AFDD auch für bestehende Installationen geeignet?
- Der Einbau erfolgt im Verteiler auf einer DIN-Hutschiene und kann – je nach Platz und Auslegung – auch in bestehenden Anlagen erfolgen. Die Installation sollte durch eine Elektrofachkraft durchgeführt werden.
