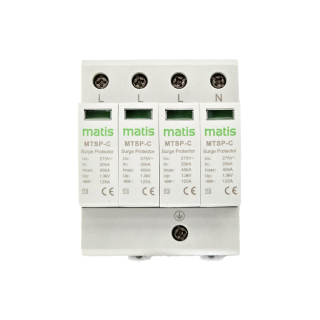

Matismart MTSP-C 4P Überspannungsschutz Typ 2 – 4-polig (L1/L2/L3/N), 230/400 V AC, 20/40 kA, für TN-S-Netze
Schützen Sie Ihre Elektroinstallation vor Überspannungen durch Blitzeinwirkung, Schalthandlungen und Netzstörungen. Der Matismart MTSP-C 4P ist ein Überspannungsableiter SPD Typ 2 (ehem. Klasse C) für 230/400-V-Drehstromnetze. In der 4+0-Schaltung wird jeder Leiter – L1, L2, L3 und N – einzeln über ein Varistor-Modul gegen PE abgeleitet. Die passende Ausführung für TN-S- und TN-C-S-Netze, also den üblichen Hausanschluss in Deutschland.
Ihre Vorteile auf einen Blick
- SPD Typ 2 (ehem. Klasse C) für Haupt- und Unterverteilungen in 230/400-V-Netzen
- 4+0-Schaltung: L1, L2, L3 und N jeweils gegen PE abgesichert – für TN-S / TN-C-S
- Nennableitstoßstrom In 20 kA, max. Ableitstoßstrom Imax 40 kA (8/20 µs) je Pfad
- Schutzpegel Up 1,3 kV – sicher unterhalb der Spannungsfestigkeit von Haushaltselektronik
- Vier steckbare Schutzmodule mit optischer Statusanzeige, einzeln tauschbar
- Max. Vorsicherung 125 A gG – passt hinter übliche Hausanschlusssicherungen
- Anschlüsse L1/L2/L3/N oben, PE unten; Montage auf DIN-Hutschiene TS 35 mm
- CE-Kennzeichnung, Typ-2-Prüfung nach IEC/EN 61643-11
Kurzbeschreibung
Überspannungsschutz SPD Typ 2, 4-polig (L1/L2/L3/N gegen PE), Uc 275 V AC, In 20 kA / Imax 40 kA, Up 1,3 kV, Vorsicherung max. 125 A gG. Vier steckbare Module mit Statusanzeige. Für TN-S- und TN-C-S-Netze, Montage im Verteiler auf DIN-Hutschiene TS 35 mm. CE.
Technische Daten
| Typ |
MTSP-C 4P (4× Modul MTSP-C) |
| SPD-Klasse |
Typ 2 (ehem. Klasse C) nach IEC/EN 61643-11 |
| Netzform |
TN-S, TN-C-S (4+0-Schaltung) |
| Pole |
4 (L1 / L2 / L3 / N gegen PE) |
| Anschlüsse |
L1, L2, L3, N oben – PE unten |
| Nennspannung Un |
230 / 400 V AC, 50/60 Hz |
| Max. Dauerspannung Uc |
275 V AC |
| Nennableitstoßstrom In (8/20 µs) |
20 kA je Pfad |
| Max. Ableitstoßstrom Imax (8/20 µs) |
40 kA je Pfad |
| Schutzpegel Up |
1,3 kV |
| Max. Vorsicherung |
125 A gG |
| Schutzmodule |
4, steckbar, mit optischer Statusanzeige |
| Fernmeldekontakt |
nein |
| Thermische Abtrennvorrichtung |
[ja/nein lt. Datenblatt] |
| Anschlussquerschnitt |
[z. B. 4–35 mm²] |
| Baubreite |
4 TE |
| Betriebstemperatur |
–40 °C bis +80 °C |
| Schutzart |
IP20 (im Verteiler) |
| Montage |
DIN-Hutschiene TS 35 mm |
| Kennzeichnung |
CE |
FAQ – Häufige Fragen zum Matismart MTSP-C 4P
Ist Überspannungsschutz im Hausnetz vorgeschrieben?
Ja. Für Neuanlagen und wesentliche Änderungen fordern DIN VDE 0100-443 und DIN VDE 0100-534 seit Ende 2018 einen Überspannungsschutz. Ein Typ-2-Ableiter in der Hauptverteilung ist dabei die Mindestausstattung für Wohngebäude ohne äußeren Blitzschutz.
Wann 4+0 (dieses Gerät) und wann 3+1?
Die 4+0-Schaltung ist für TN-S- und TN-C-S-Netze vorgesehen, in denen N und PE fest verbunden sind (PEN-Aufteilung im Hausanschlusskasten). In TT-Netzen oder wenn der Netzbetreiber bzw. Planer eine 3+1-Schaltung fordert, nutzen Sie die Ausführung MTSP-C 3+1 mit N-PE-Funkenstrecke.
Wo wird das Gerät eingebaut?
In der Hauptverteilung direkt nach dem Hauptschalter bzw. hinter der Hausanschlusssicherung; in größeren Gebäuden zusätzlich in Unterverteilungen bei mehr als 10 m Leitungslänge. Die Vorsicherung darf 125 A gG nicht überschreiten; bei größeren Hausanschlusssicherungen ist eine eigene Vorsicherung für den Ableiter erforderlich.
Was zeigt die Statusanzeige?
Jedes Modul hat ein Sichtfenster. Grün bedeutet Schutz aktiv; nach Überlastung wechselt die Anzeige und das Modul muss getauscht werden – dazu einfach das Modul aus dem Sockel ziehen und ein neues stecken.
Darf ich das Gerät selbst einbauen?
Nein. Montage nur durch eine Elektrofachkraft, da im Hauptverteiler unter Spannung stehende Teile berührt werden können.
