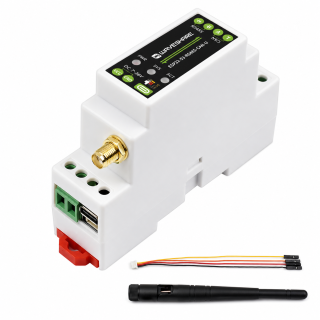

WAVESHARE ESP32-S3 Microcontroller mit RS485 und CAN, Wi-Fi/Bluetooth, Hutschienen-Gehäuse, Industrie

WAVESHARE ESP32-S3 Microcontroller mit RS485 und CAN, Wi-Fi/Bluetooth, Hutschienen-Gehäuse, Industrie

Artikelnummer: 32154
GTIN: 4251830961528
HAN: 32154
Kategorie: Zubehör/Erweiterungen
Hersteller:

WAVESHARE ESP32-S3 Steuerplatine: RS485/CAN, WLAN, Bluetooth, mit interner oder externer Antenne für flexible Industrie- und Hausautomation.

€ 29,99

inkl. 19% USt. ,

Verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Beschreibung
Bewertungen

WAVESHARE ESP32-S3 Steuerplatine mit RS485, CAN und WLAN/Bluetooth in zwei Antennen-Varianten

Die WAVESHARE ESP32-S3 Steuerplatine ist eine vielseitige und robuste Lösung für smarte Industrieanwendungen und Gebäudetechnik. Ausgestattet mit einem schnellen ESP32-S3 Mikrocontroller und leistungsstarken Kommunikationsschnittstellen eignet sich das Board für anspruchsvolle Automatisierungsprojekte oder als industrielles IoT-Gateway.

Ob für die Hausautomation, den Maschinenbau oder die Entwicklung neuer Anwendungen: Dank drahtloser Kommunikation via WLAN und Bluetooth 5 (LE), sowie isolierten RS485- und CAN-Bus-Anschlüssen, lassen sich unterschiedlichste Systeme sicher und flexibel verbinden. Die Platine ist für Hutschienenmontage vorbereitet und kommt wahlweise als Version mit interner oder externer Antenne, sodass sowohl kompakte als auch reichweitenstarke Installationen möglich werden.

Das integrierte Schutzkonzept sorgt für höchste Betriebssicherheit im industriellen Umfeld. Die Spannungsversorgung ist flexibel von 7 bis 36 V (DC). Die bequeme Programmierung per USB Type-C sowie zahlreiche Statusanzeigen sorgen für einfaches Handling – ideal für Einsteiger und Profis.

Achtung: Die Nutzung der CAN-Schnittstelle muss stets im Rahmen geltender Gesetze erfolgen. Unerlaubte Manipulationen oder Zugriffe sind nicht gestattet!

Vorteile

Wahlweise mit externer SMA-Antenne (lange Reichweite) oder interner Antenne (kompakt)
Dual-Bus-Anbindung: Isolierte RS485- und CAN-Schnittstellen mit Schutzbeschaltung
Unterstützt 2.4 GHz WLAN und Bluetooth 5 (LE) für vielseitige IoT-Anwendungen
Robustes Hutschienen-Gehäuse für industrielle Montage
Status-LEDs für alle Kommunikations- und Stromversorgungszustände
Breite Eingangsspannung (7–36 V DC) für flexible Stromversorgung
Einfache Firmware-Programmierung und Debugging via USB Type-C
Onboard Echtzeituhr (RTC) und GPIO-Pin-Header für flexible Erweiterung
Kompatibel mit Arduino und weiteren Entwicklungsumgebungen
Umfangreiche Schutzmaßnahmen für maximale Zuverlässigkeit

Technische Daten

Merkmal	ESP32-S3-RS485-CAN (mit interner Antenne)	ESP32-S3-RS485-CAN-U (mit externer Antenne)
Mikrocontroller	ESP32-S3, Xtensa 32-Bit LX7 Dual-Core, bis 240 MHz
WLAN	2.4 GHz Wi-Fi (802.11 b/g/n)	2.4 GHz Wi-Fi (802.11 b/g/n)
Bluetooth	Bluetooth 5 (LE), Dual-Mode	Bluetooth 5 (LE), Dual-Mode
RS485 Schnittstelle	Isoliert, Schraubklemme, 120 Ohm Abschlusswiderstand per Jumper, TVS-Dioden, Überspannungs- und ESD-Schutz
CAN Schnittstelle	Isoliert, Schraubklemme, 120 Ohm Abschlusswiderstand per Jumper, TVS-Dioden, Überspannungs- und ESD-Schutz
USB-Anschluss	USB Type-C für Strom, Programmierung und Debugging
Status-LEDs	Power (rot), RS485 senden (grün), RS485 empfangen (blau), CAN Aktivität (blinkt bei Datenverkehr)
RTC (Echtzeituhr)	Integriert
Spannungsversorgung	7 – 36 V DC (Schraubklemme) oder 5 V (USB Type-C)
Antenne	Onboard Antenne (standardmäßig aktiviert)	Externe Antenne über SMA-Anschluss (standardmäßig aktiviert)
Anschlüsse extern	Pin-Header (GND, IO, 3.3 V usw.)
Gehäuse	Kunststoff, Hutschienenmontage (DIN-Rail)
Abmessungen (L×B×H)	91,6 × 23,3 × 58,7 mm

Lieferumfang

WAVESHARE ESP32-S3 Steuerplatine (wählen Sie zwischen interner und externer Antennen-Variante)
Bei Variante –U: SMA-Anschluss für externe Antenne (Antenne separat erhältlich)
Vormontiertes Hutschienen-Gehäuse
Kurzbeschreibung bzw. Herstellerhinweis

Netzteil und Verbindungskabel sind nicht im Lieferumfang und können bei Bedarf separat erworben werden.

FAQ

Was ist der Unterschied zwischen interner und externer Antenne?: Die interne Antenne eignet sich besonders für kompakte Installationen ohne große Abstände oder Störquellen. Die Version mit externer Antenne (–U) bietet per SMA-Anschluss die Möglichkeit, eine leistungsstärkere, externe Antenne für bessere Reichweite oder schwierigere Umgebungen zu nutzen.
Für welche Anwendungsbereiche ist die Steuerplatine geeignet?: Typische Anwendungen reichen von Hausautomatisierung und Gebäudeleittechnik über Maschinensteuerung, Datenlogging, IoT-Gateway bis hin zu Lern- und Entwicklungszwecken.
Wie erfolgt die Spannungsversorgung?: Wahlweise über die Schraubklemme (7 bis 36 V Gleichspannung, typisch für Industrie) oder direkt über USB-C (5 V, eher für Entwicklung und Test geeignet).
Kann ich die Platine selbst programmieren?: Ja, sie ist mit Arduino und weiteren Microcontroller-Entwicklungsumgebungen kompatibel. Entwicklerressourcen sind beim Hersteller verfügbar.
Wie sicher sind RS485- und CAN-Kommunikation?: Beide Schnittstellen sind elektrisch isoliert und durch Überspannungs- sowie ESD-Schutz gesichert. 120-Ohm-Abschlusswiderstände können je nach Bedarf per Jumper aktiviert werden.
Welche Schutzmechanismen sind integriert?: Das Board bietet digitale Isolation, TVS-Dioden, Überspannungs- und ESD-Schutz für maximale Betriebssicherheit im industriellen Umfeld.
Gibt es Anzeigen für den Betriebsstatus?: LEDs informieren über Stromversorgung, Kommunikationsvorgänge (RS485, CAN) und vereinfachen die Fehlerdiagnose bei Inbetriebnahme.
Hinweis zur Nutzung der CAN-Schnittstelle?: Verwenden Sie die CAN-Funktion ausschließlich für gesetzlich erlaubte Entwicklungs-, Forschungs- und Steuerungszwecke. Unerlaubte Eingriffe sind verboten.
