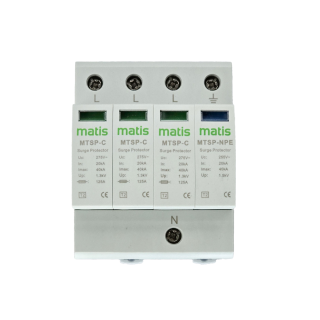

Matismart MTSP-C 3+1 Überspannungsschutz Typ 2 – 3+1 (L1/L2/L3 + N-PE-Funkenstrecke), 230/400 V AC, 20/40 kA, für TT- und TN-S-Netze
Schützen Sie Ihre Elektroinstallation vor Überspannungen durch Blitzeinwirkung, Schalthandlungen und Netzstörungen. Der Matismart MTSP-C 3+1 ist ein Überspannungsableiter SPD Typ 2 (ehem. Klasse C) für 230/400-V-Drehstromnetze in 3+1-Schaltung: Die drei Außenleiter werden über Varistor-Module (MTSP-C) gegen N abgeleitet, der Neutralleiter über eine Funkenstrecke (MTSP-NPE) gegen PE. Diese Schaltung ist in TT-Netzen vorgeschrieben und auch in TN-S-Netzen zulässig – sie verhindert Ableitströme über den Schutzleiter und löst keine vorgeschalteten Fehlerstromschutzschalter aus.
Ihre Vorteile auf einen Blick
- SPD Typ 2 (ehem. Klasse C) für Haupt- und Unterverteilungen in 230/400-V-Netzen
- 3+1-Schaltung: L1, L2, L3 gegen N (Varistor) und N gegen PE (Funkenstrecke) – für TT und TN-S
- Keine Ableitströme über PE im Normalbetrieb – unkritisch hinter RCD/FI
- Nennableitstoßstrom In 20 kA, max. Ableitstoßstrom Imax 40 kA (8/20 µs) je Pfad
- Schutzpegel Up 1,3 kV (L–N), 1,5 kV (N–PE)
- Vier steckbare Schutzmodule mit optischer Statusanzeige, einzeln tauschbar
- Max. Vorsicherung 125 A gG
- Anschlüsse L1/L2/L3/PE oben, N unten; Montage auf DIN-Hutschiene TS 35 mm
- CE-Kennzeichnung, Typ-2-Prüfung nach IEC/EN 61643-11
Kurzbeschreibung
Überspannungsschutz SPD Typ 2 in 3+1-Schaltung: 3× Varistor-Modul MTSP-C (Uc 275 V AC, Up 1,3 kV) plus 1× N-PE-Funkenstrecke MTSP-NPE (Uc 255 V AC, Up 1,5 kV). In 20 kA / Imax 40 kA, Vorsicherung max. 125 A gG. Für TT- und TN-S-Netze, RCD-verträglich, Montage im Verteiler auf DIN-Hutschiene TS 35 mm. CE.
Technische Daten
| Typ |
MTSP-C 3+1 (3× Modul MTSP-C + 1× Modul MTSP-NPE) |
| SPD-Klasse |
Typ 2 (ehem. Klasse C) nach IEC/EN 61643-11 |
| Netzform |
TT, TN-S (3+1-Schaltung) |
| Pole |
3+1 (L1 / L2 / L3 gegen N, N gegen PE) |
| Anschlüsse |
L1, L2, L3, PE oben – N unten |
| Nennspannung Un |
230 / 400 V AC, 50/60 Hz |
| Max. Dauerspannung Uc (L–N) |
275 V AC |
| Max. Dauerspannung Uc (N–PE) |
255 V AC |
| Nennableitstoßstrom In (8/20 µs) |
20 kA je Pfad |
| Max. Ableitstoßstrom Imax (8/20 µs) |
40 kA je Pfad |
| Schutzpegel Up (L–N) |
1,3 kV |
| Schutzpegel Up (N–PE) |
1,5 kV |
| Max. Vorsicherung |
125 A gG |
| Schutzmodule |
4, steckbar (3× MTSP-C, 1× MTSP-NPE), mit optischer Statusanzeige |
| Fernmeldekontakt |
nein |
| Thermische Abtrennvorrichtung |
[ja/nein lt. Datenblatt] |
| Anschlussquerschnitt |
[z. B. 4–35 mm²] |
| Baubreite |
4 TE |
| Betriebstemperatur |
–40 °C bis +80 °C |
| Schutzart |
IP20 (im Verteiler) |
| Montage |
DIN-Hutschiene TS 35 mm |
| Kennzeichnung |
CE |
FAQ – Häufige Fragen zum Matismart MTSP-C 3+1
Was bedeutet 3+1 und was macht das NPE-Modul?
Die drei Außenleiter werden nicht direkt gegen Erde, sondern gegen den Neutralleiter abgeleitet. Erst vom N aus geht es über eine Funkenstrecke (MTSP-NPE) zum PE. Die Funkenstrecke ist im Normalbetrieb hochohmig – es fließt kein Leckstrom über den Schutzleiter, und ein vorgeschalteter FI-Schalter löst nicht aus. Im Überspannungsfall zündet sie und leitet die Energie nach PE ab.
Wann 3+1 (dieses Gerät) und wann 4+0?
Die 3+1-Schaltung ist in TT-Netzen nach DIN VDE 0100-534 vorgeschrieben und in TN-S-Netzen zulässig – also die universelle Wahl, besonders wenn der Ableiter hinter einem RCD sitzt. Die 4+0-Ausführung MTSP-C 4P ist nur für TN-S / TN-C-S vorgesehen.
Ist Überspannungsschutz im Hausnetz vorgeschrieben?
Ja. Für Neuanlagen und wesentliche Änderungen fordern DIN VDE 0100-443 und DIN VDE 0100-534 seit Ende 2018 einen Überspannungsschutz.
Wo wird das Gerät eingebaut?
In der Hauptverteilung direkt nach dem Hauptschalter bzw. hinter der Hausanschlusssicherung; bei mehr als 10 m Leitungslänge zusätzlich in Unterverteilungen. Die Vorsicherung darf 125 A gG nicht überschreiten.
Was zeigt die Statusanzeige?
Jedes Modul hat ein Sichtfenster. Grün bedeutet Schutz aktiv; nach Überlastung muss das betroffene Modul getauscht werden – dazu das Modul aus dem Sockel ziehen und ein neues stecken. Achtung: Das NPE-Modul ist nicht mit den MTSP-C-Modulen austauschbar.
Darf ich das Gerät selbst einbauen?
Nein. Montage nur durch eine Elektrofachkraft.
